SUPER 这个系列一直以来都是 NVIDIA 的救命稻草，毕竟能在基于原版规格下再加强，还做到加量不加价的效果。 这次RTX 40 SUPER更有一款不但做到加量还降价的奇迹，证明NVIDIA有意通过新SUPER系列显卡重塑RTX 40系列的声誉。 说穿了，要是之前就能提供优秀的性能且定价合理，就不需要SUPER救场了。
RTX 4070 SUPER 相较RTX 4070，GPU使用AD104-350-A1，CUDA Cores 提升到7168，核心L2变成48 MB，整体更贴近RTX 4070 TI，老黄规格切得相当厉害。

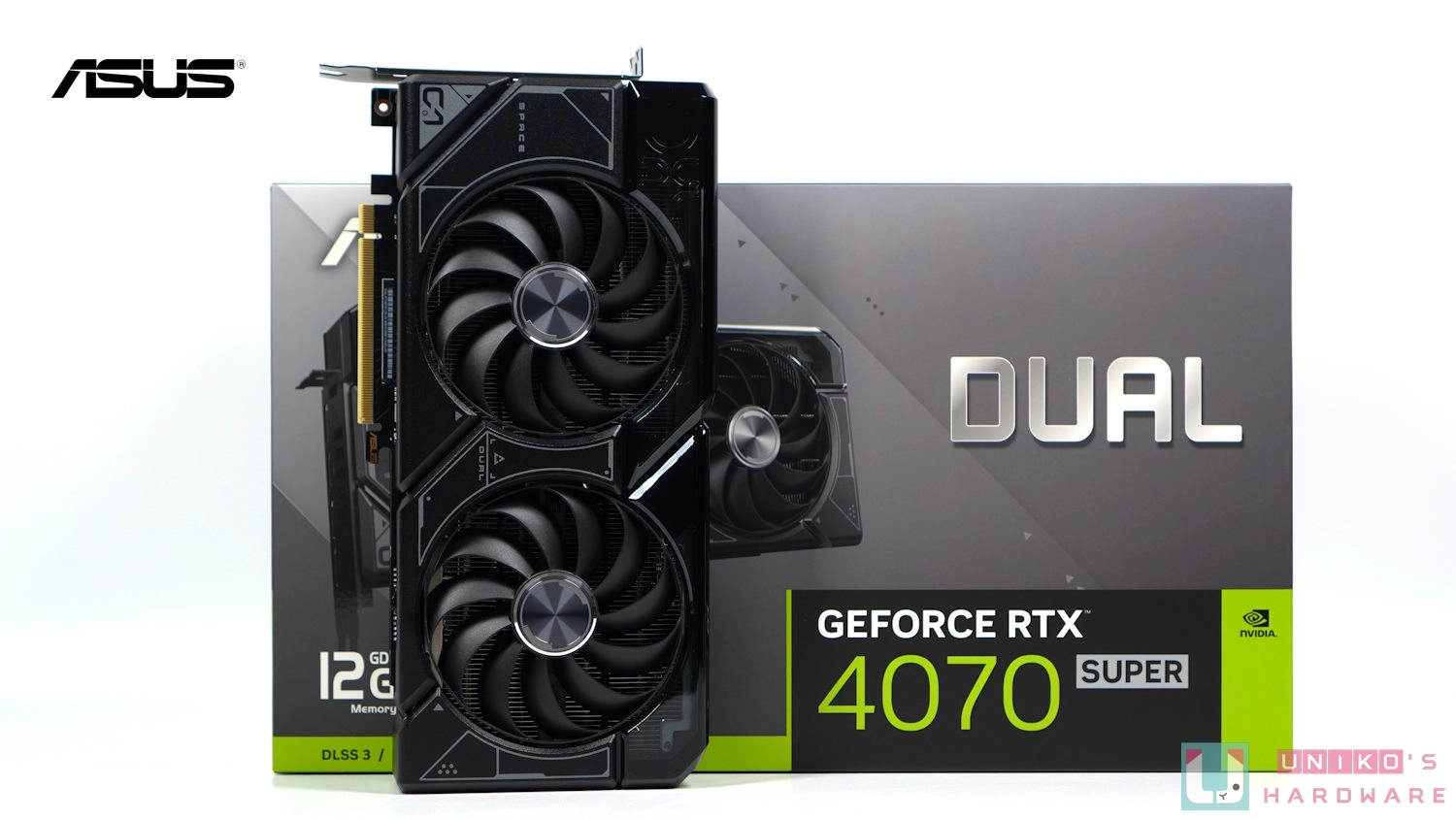

这次我们要评测的RTX 40 SUPER是来自华硕的DUAL GEFORCE RTX 4070 SUPER 12GB，RTX 4070 SUPER的规格提升，相对于之前就推出的RTX 4070来说也是非常夸张，对比高阶RTX 4070 TI差多少？ 加入华硕的妙手点缀后到底能有多强？ 请好好的看下去！
Dual GeForce RTX 4070 SUPER 包装和外观
显示卡包装
由于SUPER系列的进步主要来自英伟达的核心规格，所以几乎各厂在显卡包装和外观都不太做设计上的改变。

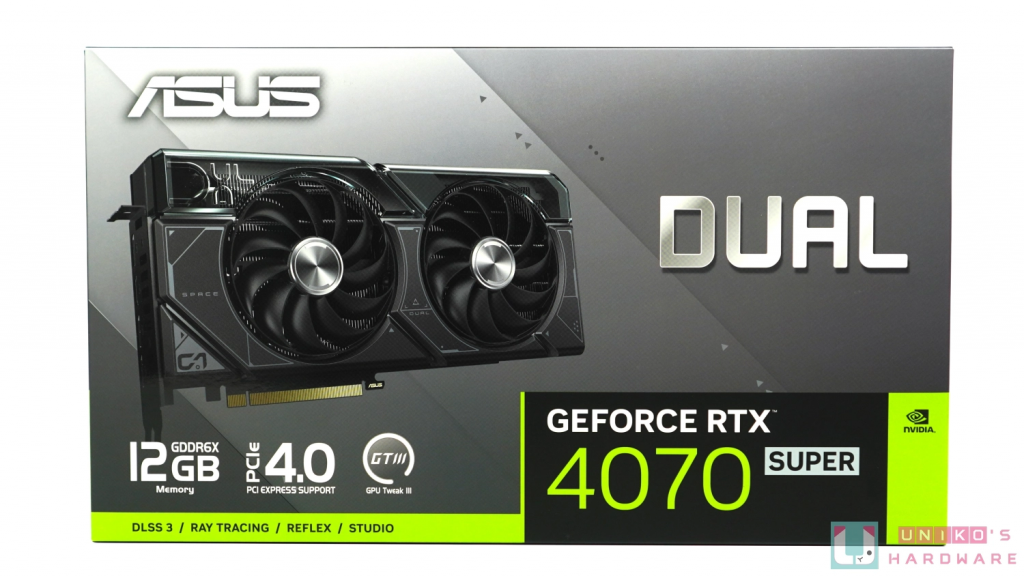

华硕这次的外盒是承袭RTX 4070、RTX 4060 Ti、RTX 4060设计，都将显卡图片放在包装正面左方，右方以DUAL字样做为此系列的标示。
左下方可看到RTX 4070 SUPER和RTX 4070一样，都只有12GB内存容量（位是192 BIT），华硕也标示GPU TWEAK III（GT III），提醒用户可通过华硕自家的软件在系统内，甚至是通过手机远程监控显示卡。
外盒背面介绍各项设计特点，包括AXIAL-TECH FAN轴向式风扇，通过缩小风扇中间扇HUB部份，让扇叶占取更多空间，加上扇叶尾端连成的扇环，使风量和风量增加。
金属背板和双滚珠轴承的风扇则比较常见，I/O部分华硕提供3个DP和1个HDMI，至于DUAL系列保修期通常是注册后延长为四年。
由于所有RTX 40 SUPER显卡都须使用16-PIN，华硕有提供2个PCI-E 8-PIN转16-PIN的连接线材，也反映了RTX 4070 SUPER虽然在规格上有进步但功耗却没有暴增。

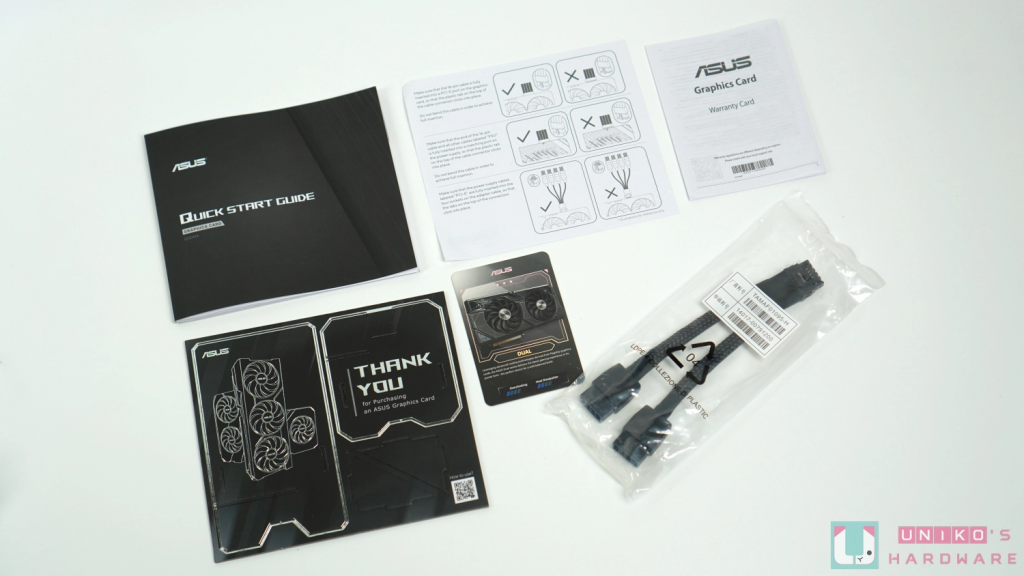

其余配件包括 1 本快速指南、1 张感谢卡、1 张 DUAL 卡牌、1 份 16-PIN 转接线使用提示文件，和 1 份保修说明。
外观设计

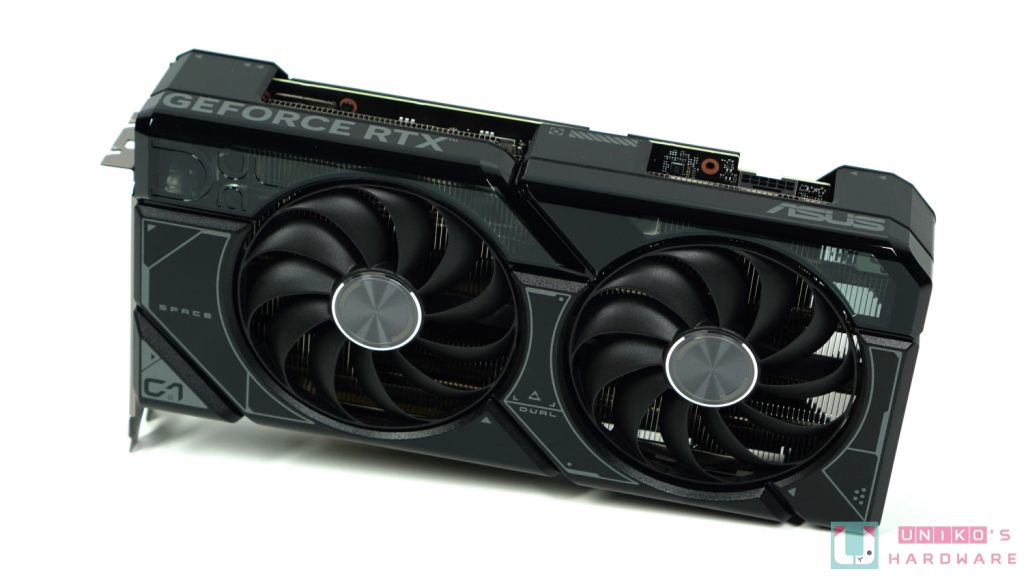

Dual GeForce RTX 4070 SUPER 的外观同样延伸自华硕RTX 40 DUAL系列设计主题，风扇外壳的上半部份以燻黑半透明材质透出底部的金属散热鳍片，下半部份以不规则的图案切割出不同的几何模块，并加入SPACE和DUAL字样。
- 金属背板靠近I/O有GEFORCE RTX的字样，满足NVIDIA的要求。
- 前卫、科技的感觉延伸至背板上，通过线条和圆圈把螺丝孔和核心芯片背后的电容刻划出来，连接至右边的DUAL新LOGO（像是倒下的S）。
- 背板最右侧有一个不算大的开孔，让废热直接排出。
- 顶部除了被升级的 16-PIN 外，华硕也把风扇外壳延伸至背板，也再次强调 GEFORCE RTX。
- 华硕在资料中提到就连风扇外壳也有刻意调校，可以见到外壳没有完全阻挡鳍片的出风位置。
- 抗腐蚀的 STAINLESS STEEL 304 作为 I/O 档板，保护显卡免受氧化 / 潮湿等自然现象所影响，金属挡板有利用螺丝与风扇外壳固定。
- I/O 上有3个DP 1.4A和1个HDMI 2.1A，均支持DSC和HDR，最高4K 240Hz/8K 60Hz。
- 风扇外壳与背板的结合（螺丝固定）也有助加强整体的结构强度，就算显卡超出2槽（华硕资料为2.56槽），用户也可放心使用。

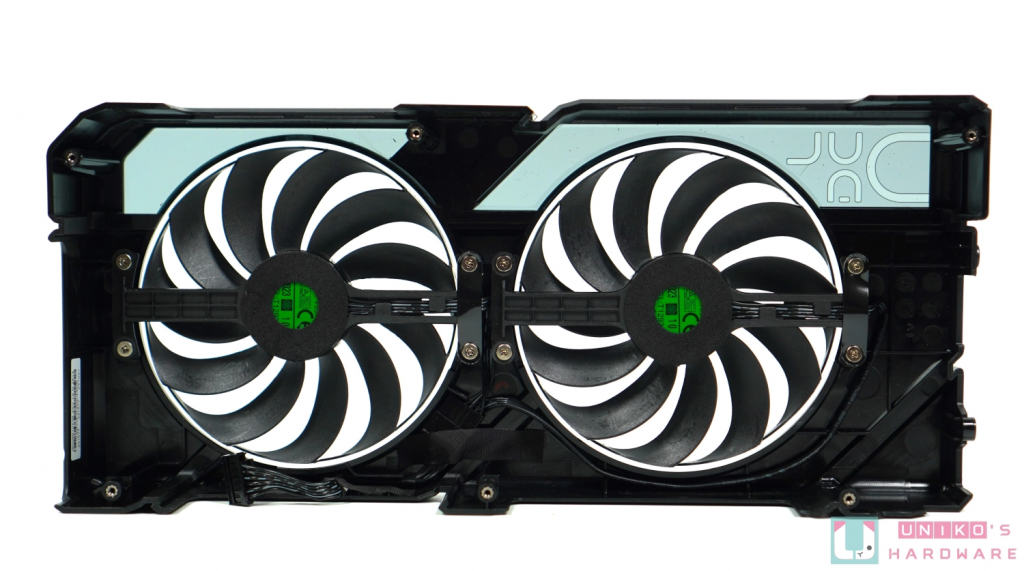

- 2个轴向式风扇各拥有11块扇叶，特长的扇叶源于中间的HUB被缩小，而扇叶的尾部连成一体成为扇环，除了运作时整体稳定性更强外，也可以增加风压。
- 风扇的下方刚好对应被热导管贯穿的鳍片主体，没有因为位置偏差而造成浪费。
- 在顶部华硕也为DUAL系列提供双BIOS切换的功能，分别有P和Q共2只切换，各有不同的风扇曲线。

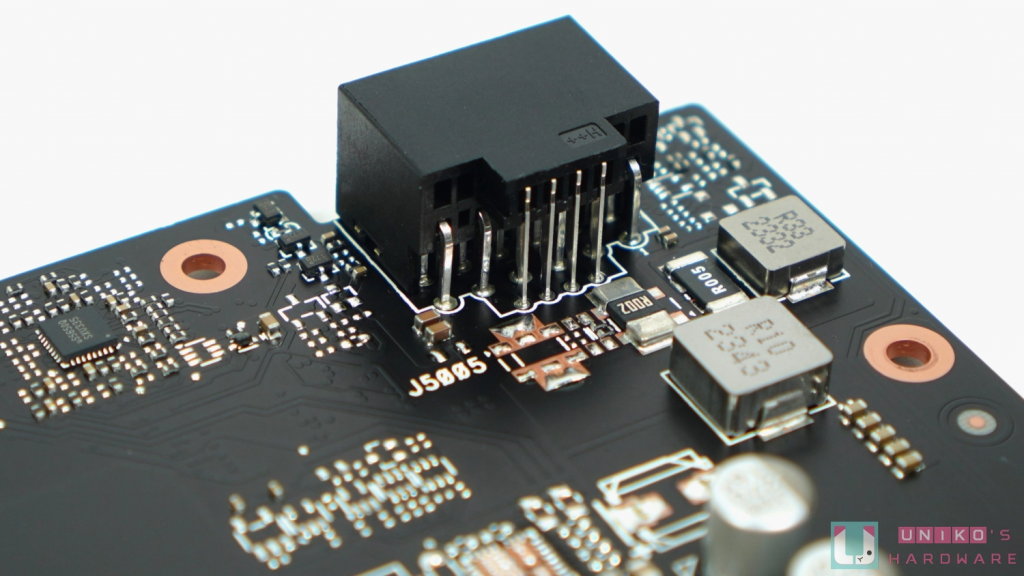

- 16-PIN的一旁有1颗LED灯珠，提示用户是否接入16-PIN。
散热设计拆解
- 金属背板的底部，有 2 块长形的导热贴，直触显卡 PCB 背后的贴片式输出电容 SPCAP。
- 背板上也有2颗软垫作为支撑，加上已贴好绝缘贴，把金属互接发生短路的可能降到最低。
- 背板的边缘有折下处理，增强金属强度不易折弯。
- 金属散热器由鳍片和热导管和铜底所组成，4根热导管从直触核心晶体和铜底吸热后，便向左右2大鳍片模块传递热力。
- 一侧鳍片有4根热导管，另一侧（核心芯片上方）有3根。
- PCB 上的供电模块和核心芯片四周的 GDDR6X 内存芯片，由铝块负责。
- 2 槽的金属挡板除了固定在显卡的输出接口上，也固定在风扇外壳的左侧。
PCB

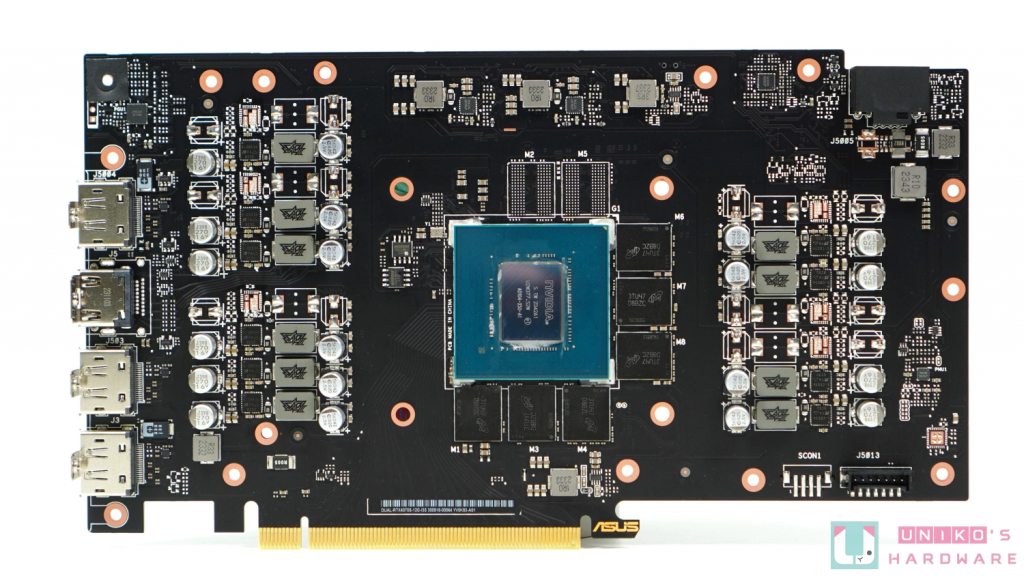

移除所有金属部分和塑料外壳后，完整的PCB就是RTX 4070 SUPER的主电路板，左右两边遍布电子元件和电路设计，为RTX 4070 SUPER核心晶体供电。 华硕特别为GDDR6X补上 SPCAP，这是比较少见的操作，普遍都是维持空焊。
RTX 4070 SUPER 因为没有把负责 Vcore 核心电路的供电模组全放在核心的右边，所以这些重大的发热源没有影响到 16-PIN。
- PCB 正面，核心的上方、左方、右方、甚至下方，都有不同的电路设计，各产生不同的电压，为核心和内存和其他部份提供电源。
- PCB 背面的组件主要是电容，有核心自己的、有供电模组的输出部份、也有 GDDR6X 内存芯片的，所用上的贴片式电容刚好都是日系的铝电容 SPCAP （470 uF），用料上乘。
- 核心背后的电容组合为3颗SPCAP+2组MLCC。
核心和内存

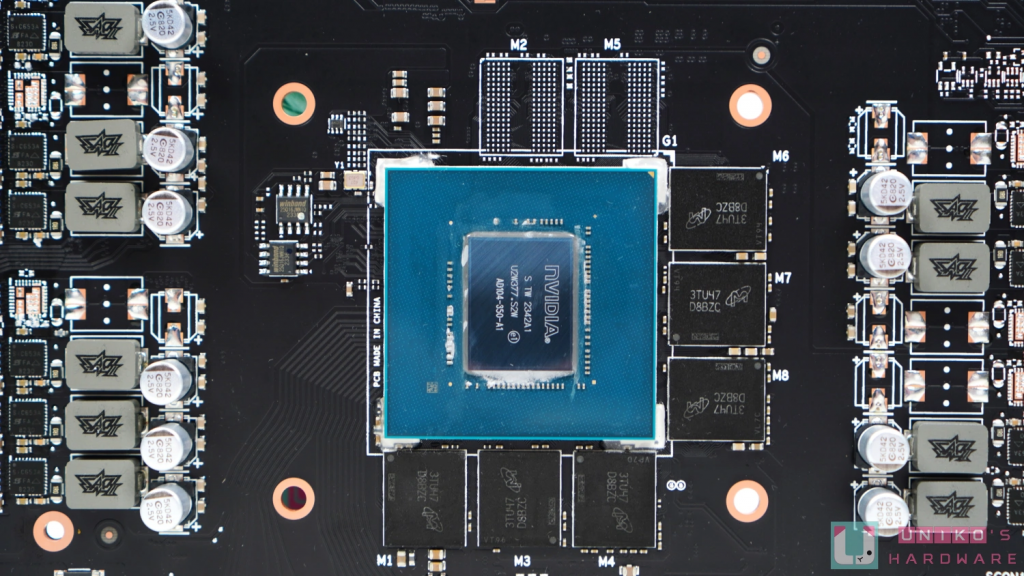

- 核心晶体的摆放是倒向右边，这使核心晶体底部的 PCI-E 连接由左边引出再连接至金手指。
- 晶体面积不大，上面印有AD104-350-A1，有别于RTX 4070的AD104-250-A1。
- 华硕在核心的四角打上透明固定胶，保护底下的锡球。
- 12 GBGDDR6X 由6 颗芯片负责，都是 MICRON 的MT61K512M32KPA-21，原生速度达 21 Gbps，容量为 2 GB。
- 有趣的是从散热器图片中看到华硕有为消失的GDDR6X芯片提供导热贴，可怜的16-PIN就不值得照顾一下了。
供电
- 华硕提供的主供电设计是8+2,8是核心电压，而2是GDDR6X电压。
- 因为RTX 4070 SUPER的公版设计，负责核心电压的供电模组集中在核心的左边，而华硕Dual GeForce RTX 4070 SUPER刻意把其中2相负责核心电压的供电模组放在核心的右上方，热力分散得更平衡。
- 核心右下的2相供电模块负责GDDR6X。

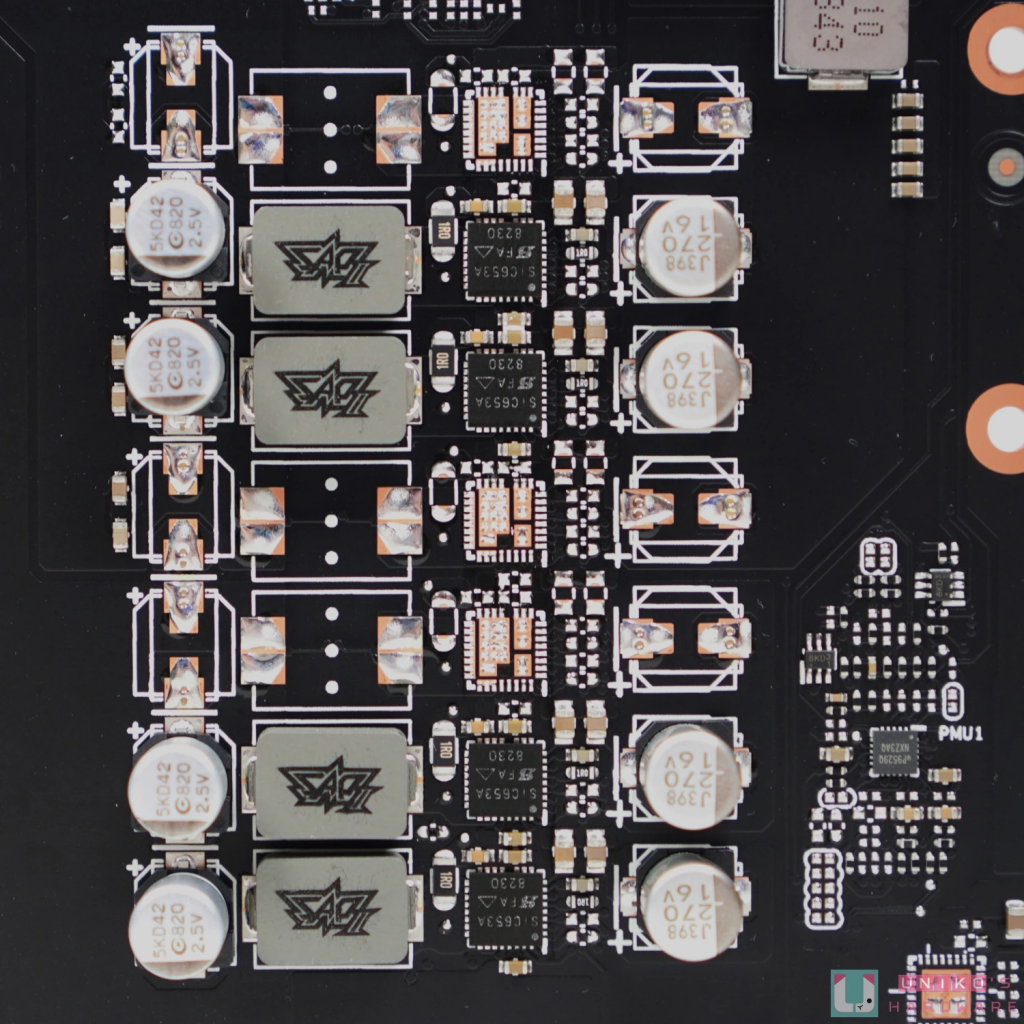

- 这10组供电模组均使用VISHAY的SIC653A 50A一体式供电模块。
- UPI-SEMI UP9529Q 3 相 PWM 控制器位于 PCB 的右下方，负责 GDDR6X 电压，以 2 相模式直连旁边的 2 颗 SIC653A。
- 在PCB左上方有1颗UPI-SEMI UP9512R 8相PWM控制器，以8相模式直连8颗负责Vcore的供电模块。
- 核心上方有多组供电，各产生不同的电压，其中有2组由UPI-SEMI UP9628P 12A降压器组成电路。
- BIOS 实体切换的一旁有 1 颗 GSTEK GS7163 3A LDO，负责其他电路。
电源管理系统
BIOS

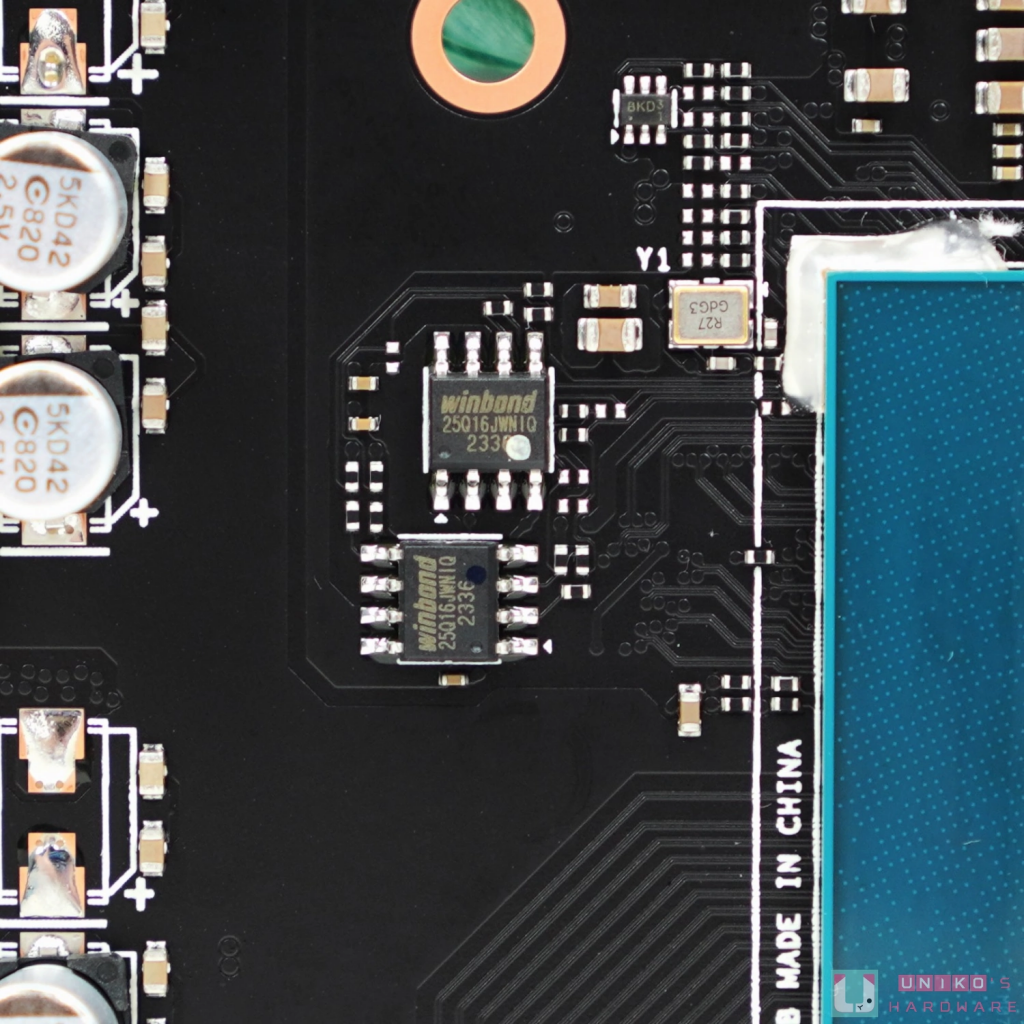

- 2 颗 WINBOND W25Q16JW 芯片用作存放 BIOS （P / Q）。
测试数据
测试平台室温控制在 26 度，无辅助风扇直吹测试平台，测试中关闭 Windows 内置防毒、关闭休眠设置，无更动电源计划。
- Windows 11 Professional 23H2
- 546.52_gameready_win11_win10-dch_64bit_international
- 套用 EXPO DDR5-6000
- 打开 Resizable BAR
- 对比显卡 ROG Strix GeForce RTX 4070 Ti OC 12GB
| 种类 | 型号 |
|---|---|
| 处理器 | AMD Ryzen 9 7950X |

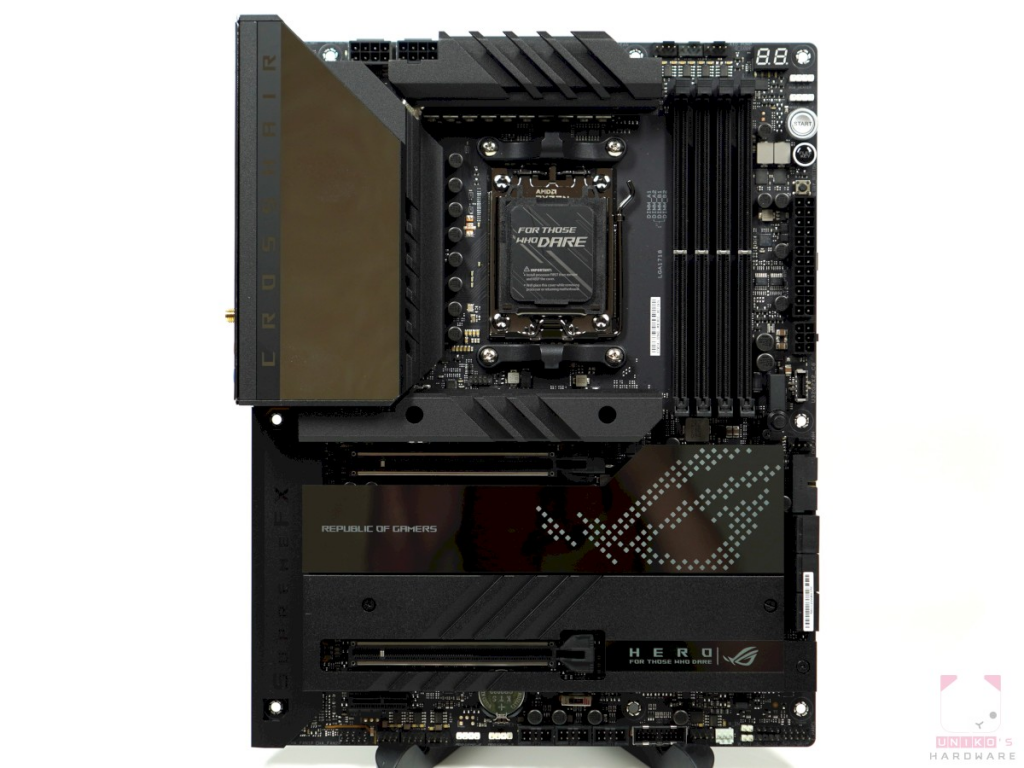

| 主板 | ROG CROSSHAIR X670E HERO / 1807 |
| 内存 | G.SKILL Trident Z5 Neo DDR5 6000 CL30 16 GB *2 |
| 显示卡 | ASUS Dual GeForce RTX 4070 SUPER 12 GB |
| 储存 | KLEVV CRAS C930 SSD 2TB |
| 机壳 | STREACOM BC1.1 |
| 电源 | Seasonic FOCUS GX-1000 ATX3.0 |
| 散热器 | ROG Ryuo III 360 ARGB |
| 显示器 | GIGABYTE M32UC |

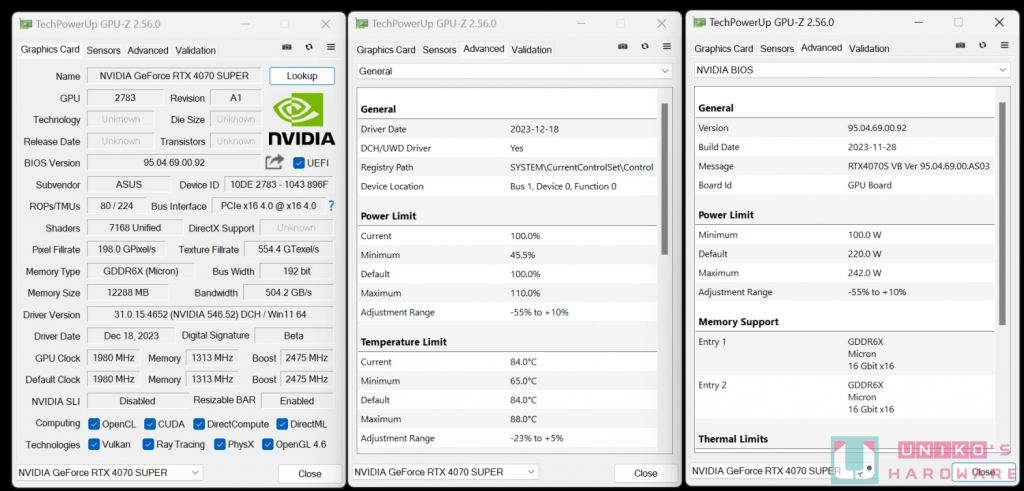

GPU 相关消息和功耗
- 采用AD104-350绘图核心、具备7168个CUDA Core、56个RT Core及224个TensorCore，配备192bit 12 GBGDDR6X存储器。
- PCIe x16 4.0 接口。
- BIOS功耗，默认是220 W，可以从-55%~+10%，功耗100 W~242 W范围，最高温度是88度。
- 频率是1980 MHz，默认Boost是2475 MHz，内存频率1313 MHz

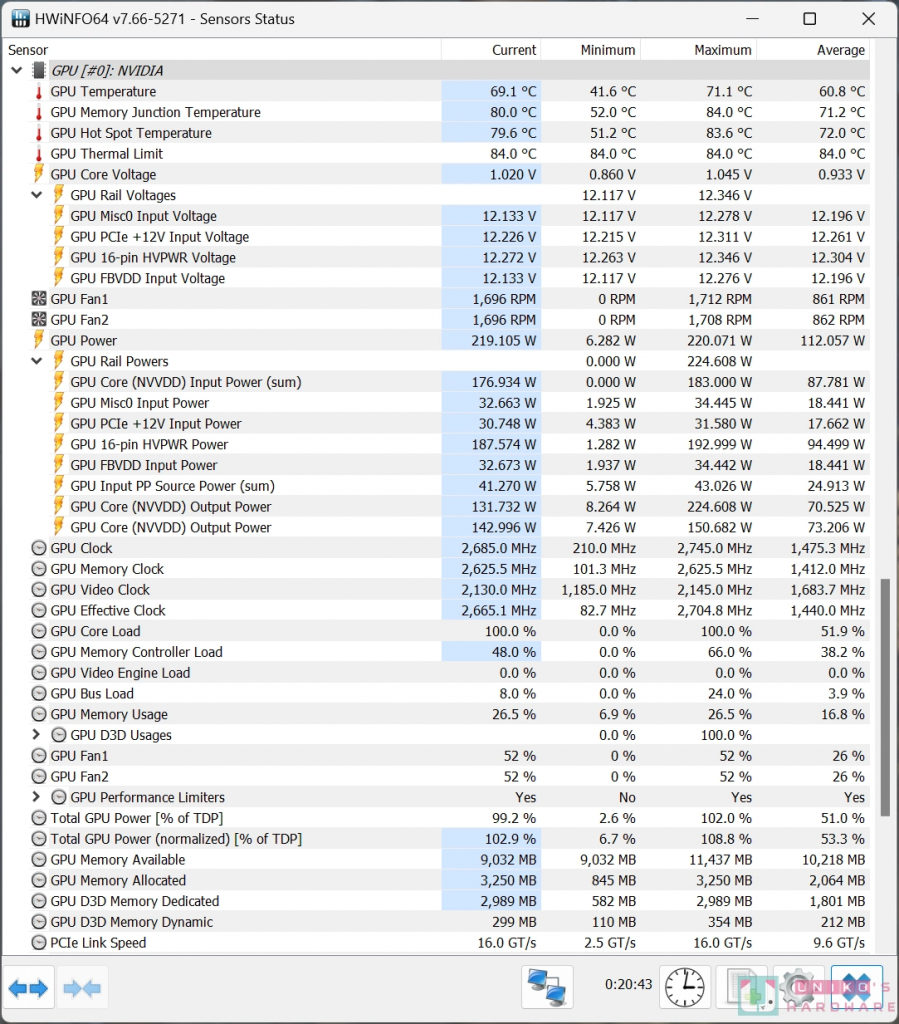

- 通过3DMARK Time Spy EXTREME烧机测试，GPU HOT SPOT约80度，整机功耗约在400W，显示卡TDP 219 W。
| 产品 | GeForce RTX 4070 | GeForce RTX 4070 SUPER | GeForce RTX 4070 Ti |
| 架构 | Ada Lovelace | Ada Lovelace | Ada Lovelace |
| 制程 | TSMC N4 (5nm) | TSMC N4 (5nm) | TSMC N4 (5nm) |
| 芯片型号 | AD104-250-A1 | AD104-350-A1 | AD104-400-A1 |
| L1 缓存 | 128 KB (per SM) | 128 KB (per SM) | 128 KB (per SM) |
| L2 快取 | 36 MB | 48 MB | 48 MB |
| Streaming Multiprocessors (SM) | 46 | 56 | 60 |
| CUDA Cores | 5888 | 7168 | 7680 |
| 基础时脉 | 1.92 GHz | 1.98 GHz | 2.31 GHz |
| Boost 时脉 | 2.48 GHz | 2.48 GHz | 2.61 GHz |
| 内存形式 | 12 GB GDDR6X | 12 GB GDDR6X | 12GB GDDR6X |
| 内存接口/速率 | 192-bit / 21 Gbps | 192-bit / 21 Gbps | 192-bit / 21 Gbps |
| 记忆体带宽 | 504 GB/s | 504 GB/s | 504 GB/s |
| TGP | 2106 | 220W | 285W |
| 定价 | US$ 549 / | US$ 599 / | US$ 799 / |
| 推出 /上市时间 | 2023年4月 | 2024年1月 | 2023年1月 |
测试设置说明
我们觉得RTX 4070 SUPER一定赢过RTX 4070很多，所以特别对比了高一阶的RTX 4070 TI，两张显卡都在预设TDP模式，测试都是本月新数据，比较可以呈现真实效能差异。
Blender 4.0.0 测试

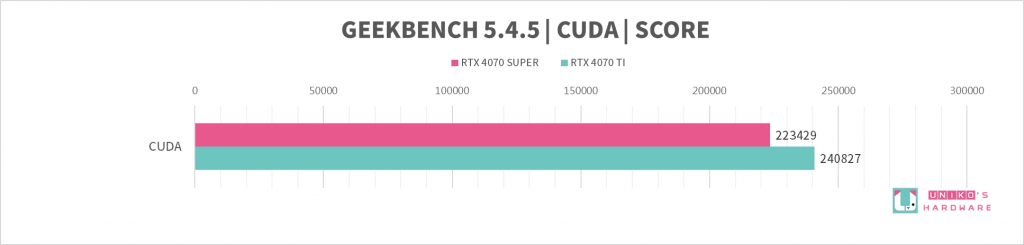

Geekbench 是一款跨平台的处理器评分软件，可分为单核和多核性能，模拟真实使用场景的工作负载能力。 GPU 测试可以提供 CUDA、OpenGL 和 Vulkan 测试标准化。
在GPUCUDA的测试下，RTX 4070 SUPER相当接近RTX 4070 TI的分数。

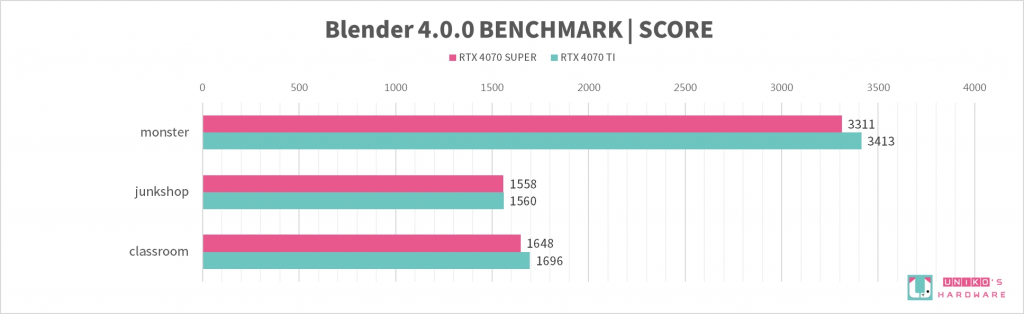

Blender 4.0.0 测试
Blender Benchmark 是一款开放源代码的跨平台全能 3D 动画制作软件，提供从建模、动画、材质、渲染、到音源处理、视频剪辑制作解决方案。 使用Blender官网上的benchmark，有3个3D渲染测试场景Monster、Junkshop、Classroom。
在实测下的分数很接近，更显示 RTX 4070 SUPER 的性能。
UL Procyon 创作者软件测试
UL Procyon benchmark 是一套把 Adobe Benchmark 标准化测试软件，可以分成照片和视频两方面的测试。 照片影像运算方面的软件是使用 Adobe Lightroom Classic 和 Adobe Photoshop，视频运算应用是搭配 Adobe Premiere Pro。
Windows 机器学习 （Windows ML） 是由 Microsoft 开发的 API，可以在 Windows 设备上实现高性能 AI 推理。 凭借 Windows ML，应用开发者编写的标准代码可以通过处理硬件抽象，在不同的硬件 （如 CPU、GPU 和 AI 加速器） 之间保证高度优化的 AI 推理性能。
Microsoft Windows ML 硬件加速是基于 DirectML 而构建，DirectML 是一种低级别 DirectX 12 数据库，适合于高性能、低延迟的应用程序，例如框架、游戏或机器学习推理工作负载。 测试项目有分成 CPU 或是 GPU，可以通过 float32、float16、Integer 项目显示分数。
创作者软件跑分也很接近，AI落差也算小，整体表现不差。

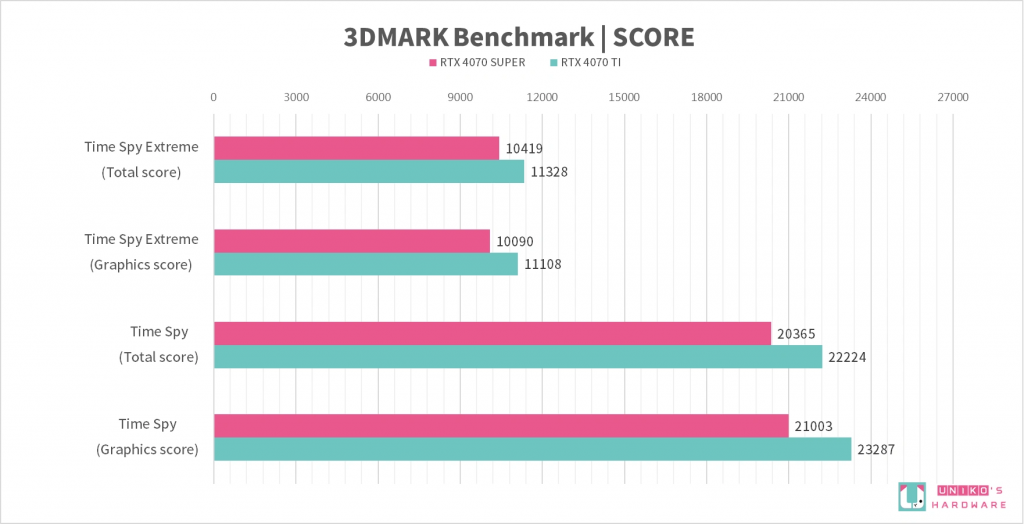

3DMARK 相关测试
3DMark 游戏玩家的标准测试软件，无论您是在任何电脑、平板电脑还是智能手机上进行游戏，3DMark 都包含专为您的硬件而设计的基本测试。
Time Spy – 是一个 DirectX 12 基准测试，支持原生新的 API 功能，如异步计算，显式多显卡适配器技术和多线绪，Time Spy 显卡测试使用 2560 × 1440 渲染分辨率。
Time Spy Extreme – 将渲染分辨率提高到 3840 × 2160，不一定需要 4K 显示器，但是你的显示卡至少要有 4 GB 的内存。 更严格的 CPU 测试，最适合测试于具有大量核心的处理器。
Fire Strike – 是一项适用于高性能游戏电脑和超频系统的 DirectX 11 基准测试，即使对于最新的显卡而言，Fire Strike 测试也非常严苛。
Fire Strike Extreme – 专为测试具有多个 GPU 的电脑而设计，它将渲染分辨率从 1920 × 1080 提高到 2560 × 1440，并提升了视觉质量。
Fire Strike Ultra – 将渲染分辨率提高到 3840 × 2160，每帧绘制的像素数量是 Fire Strike 的四倍。 无需使用 4K 显示器，但你的显卡必须至少有 3GB 内存。
Port Royal – 是世界上第一个针对游戏玩家的实时光线追踪基本测试，可以使用 Port Royal 来测试和比较支持微软 DirectX 光线追踪显示卡的光追性能，分数越高越好。
Speed Way – 是 DirectX 12 Ultimate 基准测试，适用于执行 Windows 10 和 11 的游戏电脑。 Speed Way 的引擎组合可展现 DirectX 12 Ultimate 为光线追踪游戏带来的全新性能优化。 Speed Way 使用如 Mesh Shaders 等的全新 DirectX 12 Ultimate 性能优化，并搭载用于实时全局照明和实时光线追踪反射的 DirectX Raytracing Tier 1.1。
NVIDIA DLSS 功能测试 – 深度学习超级采样 （DLSS） 是一种NVIDIA RTX 技术，它利用深度学习和 AI 的强大功能来提高游戏效能，同时保持视觉品质。 NVIDIA DLSS 功能测试有助于用户对 DLSS 3、DLSS 2 与 DLSS 1 的效能及图像质量进行比较。
DirectX 光线追踪功能测试 – 实时光线追踪的需求异常高。 最新的显卡具有专用于光线追踪的专用硬件。 3DMark DirectX 光线追踪功能测试可以测量此专用硬件的性能。 与使用传统的渲染技术不同，整个场景是通过光线追踪并一次绘制的。 测试的结果完全取决于光线追踪性能。

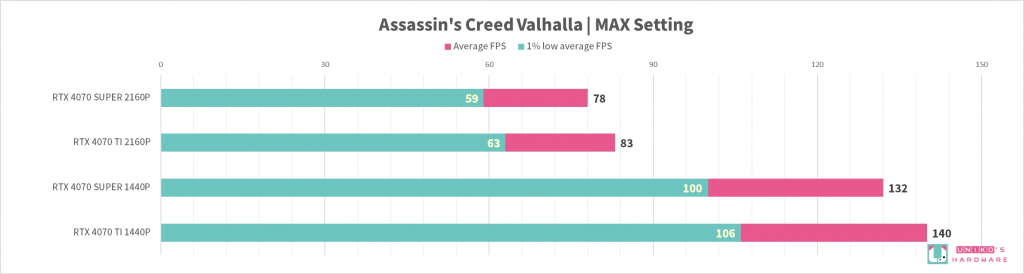

AAA 游戏 FPS 测试数据
游戏测试设置2160P与1440P分辨率为主，游戏特效皆设置Max Setting，会关闭V-Sync选项，部分游戏有开启光线追踪或是DLSS。 游戏都是经过5 – 10 次测试后撷取FPS数据，会去检查是否有不正常数据存在，我们主要收集的数据是平均AVGFPS和1%LOW FPS，1% LOW FPS 可以看出游戏真实效能。
RTX 4070 SUPER 和 RTX 4070 TI，8 组游戏的 FPS 差异分别是：
- 2160P AVG FPS -7.2%，1% LOW AVG FPS -7.8%
- 1440P AVG FPS -5.8%，1% LOW AVG FPS -4.9%
结论
RTX 4070 SUPER 的 MSRP 官方 （NVIDIA） 建议售价为 US$ 599，取代 RTX 4070。 RTX 4070 将不会停产，而其官方建议售价由原来的 US$ 599 降至 US$ 549。 这US$50的差价，说贵不贵，而RTX 4070 SUPER的提升还是颇为可观，只要RTX 4070 SUPER的市场售价不太高，笔者认为新的SUPER系列值得考虑。
ASUS Dual GeForce RTX 4070 SUPER 外观不但吸引人，双风扇设计和没有过度延长散热片的做法对机壳相当友好，前置冷排安装的用户大可放心。 2.56 槽的设计虽然对于不少 MATX 主板的用户来说，无可避免会影响其他 PCI-E 插槽或主板上的接口，可是同时也换来更好的散热性能和噪音控制。
华硕在PCB上用料非常好，8+2的设计加上左右分离的摆放方式，还有背板也有为供电模组的输出电容吸热，完全不必担心过热/烧毁的问题。 双 BIOS 设计为用户提供一键换档享受更宁静的风扇运作环境，加上自家的 GPU TWEAK III 监控软件支持遥距手机管理，安心又好用！
