市场曾传出微星不重视AM5主板的消息，甚至说微星收了钱不推出AM5白色ITX主板。 这些谣言在COPMUTEX 2025被严重暴击，因为微星一口气推出两块AM5 800系列平台的ITX主板，当然也是白色。 要数微星白色主板，最有名的自然来自MPG EDGE TI系列。 现在微星已更新官网释出 B850I 主板的官方介绍，当中有不少有趣的地方值得一看！
微星白色小板MPG B850I EDGE TI WIFI
信微星、信超微

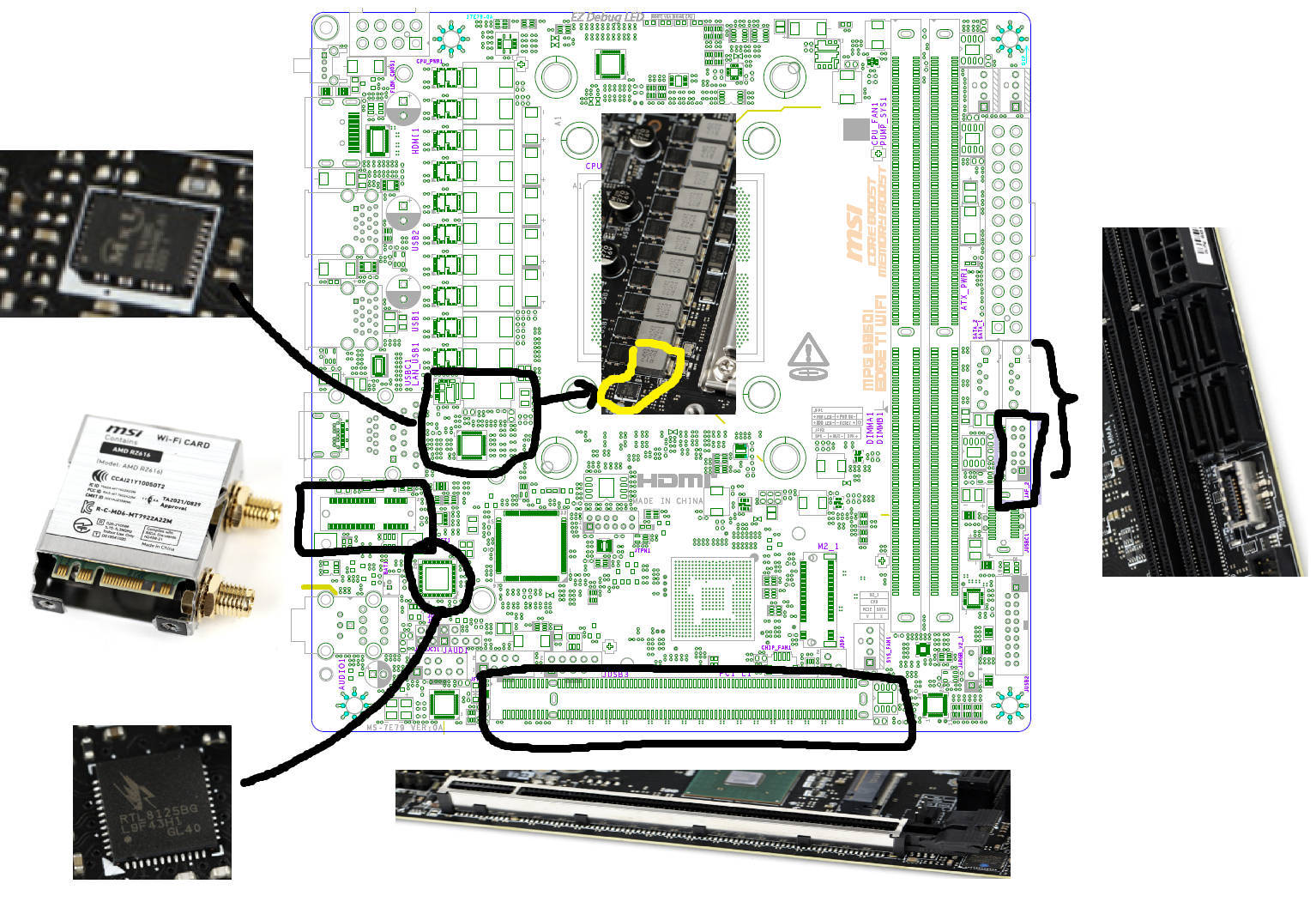

大概在三月的时候，TWITTER 上就有人流传新一代微星 AM5 800 系 ITX 主板的 PCB （来源）。 当时笔者也有整理相关信息（来源），认为这跟B650I EDGE TI WIFI差不多（来源），似是沿用同一设计方案再进行升级。 现在利用官网的图片比对当时的流出，看来是同一款没有错。

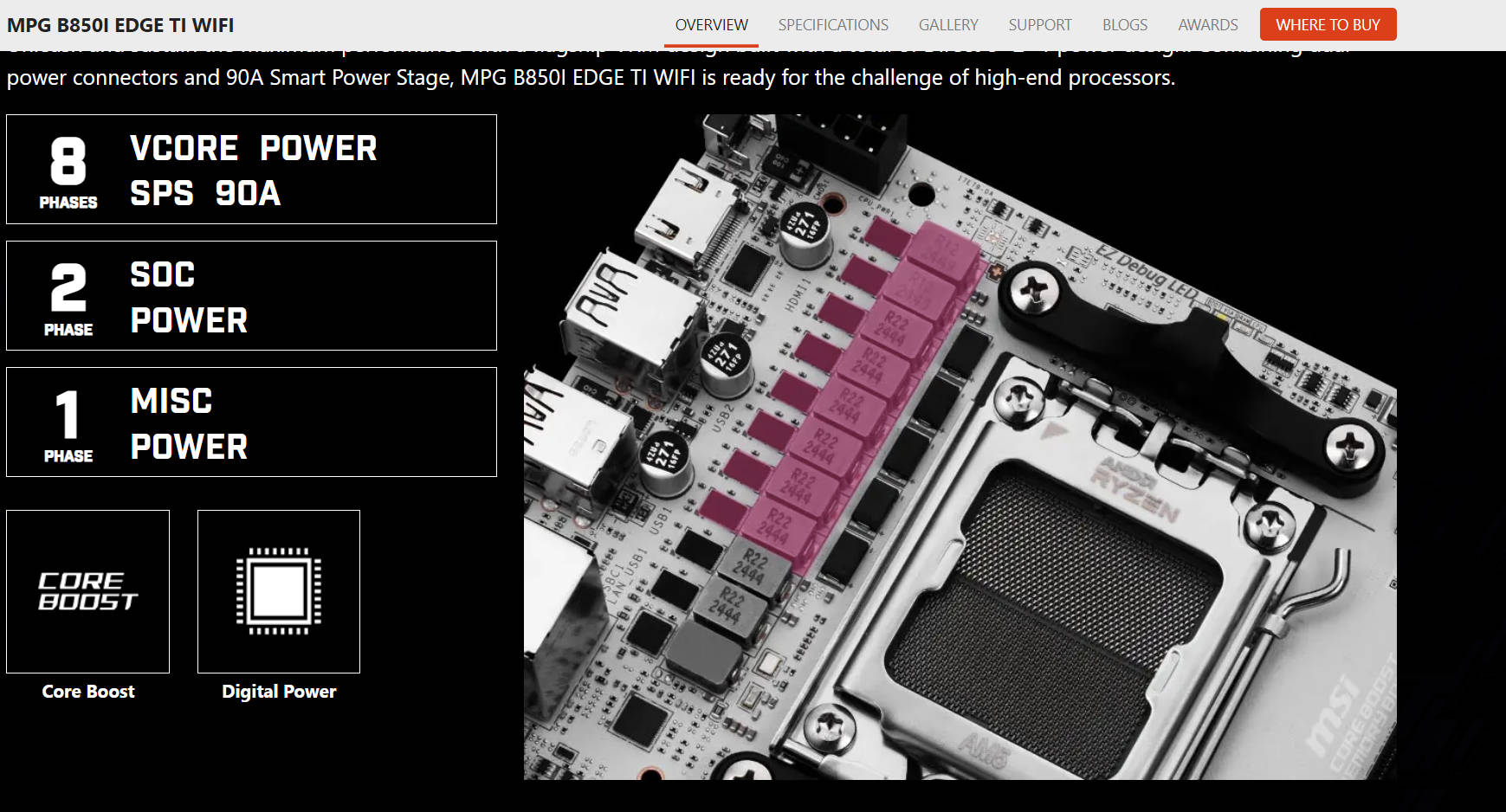

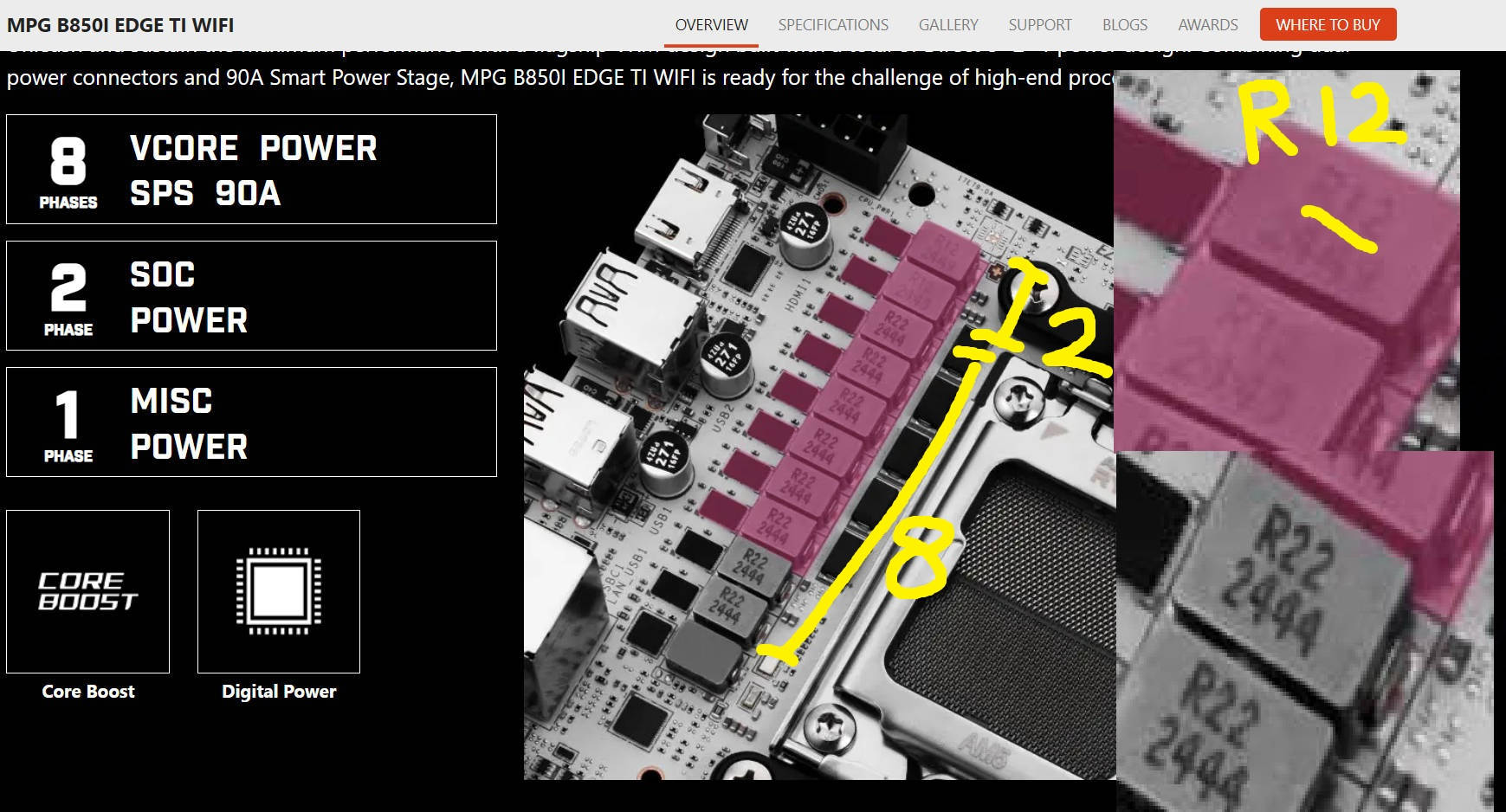

官网图片其实大有玄机，细看下藏有不少彩蛋。 第一点是微星标示 8 组 Vcore SPS 90A 是从上面第一颗开始算，但细心一看其实上面头两颗的电感是 R12 而之后的八颗是 R22。 这意味很可能实际上微星仍然采用传统的供电电路分布，顶部是Vsoc而Vcore紧随其后。 据说这跟 AM5 SOCKET PINOUT 有关，一般来说负责某电路的针脚，跟其供电模组，最好放在一起而且离越近越好。 所以当 Vsoc 针脚在 SOCKET 中位于 Vcore 针脚之上，Vsoc 供电模组放在右上/上方，是很普遍且合理的作。
在AM4时代华硕就有把Vsoc的供电模组切到Vcore之中，用以降低供电模组集中积热的程度，因为Vsoc的发热量相对较小。 所以笔者一开始也以为微星要用上类似设计，这边可能只是不小心标错而已，当然一切以零售版实物为准，也许微星真的有特殊作。

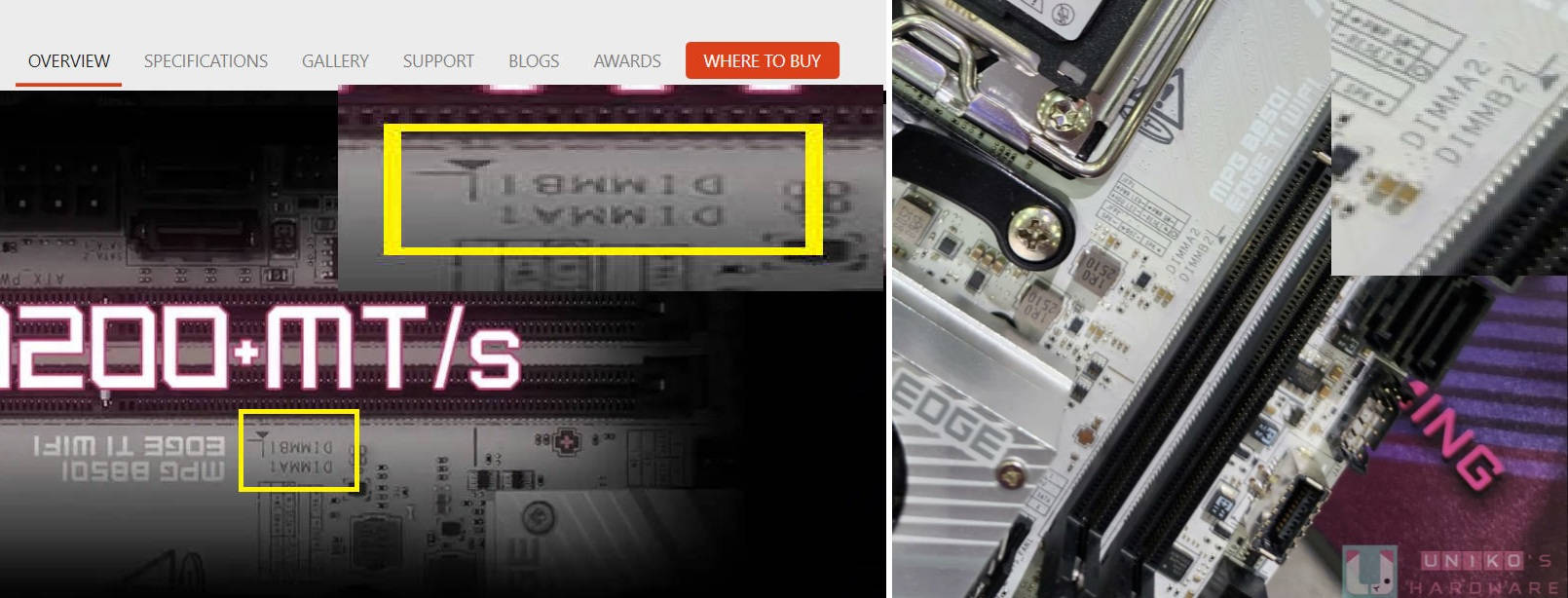

第二个彩蛋是关于内存插槽的命名，一般内存插槽会被命名为A1A2B1B2又或是A0A1B0B1，当中A往往是离CPU最近的那些插槽，所以是先A后B。 在LGA 1851上我们看到有些板厂把传统的AB命名改为BA。 然而在 COMPUTEX 上，笔者也有看到微星展出的 B850MPOWER 的确改为 B2A2，B850I EDGE TI WIFI 则是 A2B2。 实际上在B650I EDGE TI WIFI上，其内存插槽命名是A1B1。 所以这反映微星不单纯把B650I的方案照搬至B850I上使用，而是有更多我们目测不到的改变和心血投入。 可是在官网上的图片，B850I 的内存插槽命名又重新改为 A1B1。 这让笔者无所适从，当然目前仍是正式上市之前，一切以零售版实物为准。

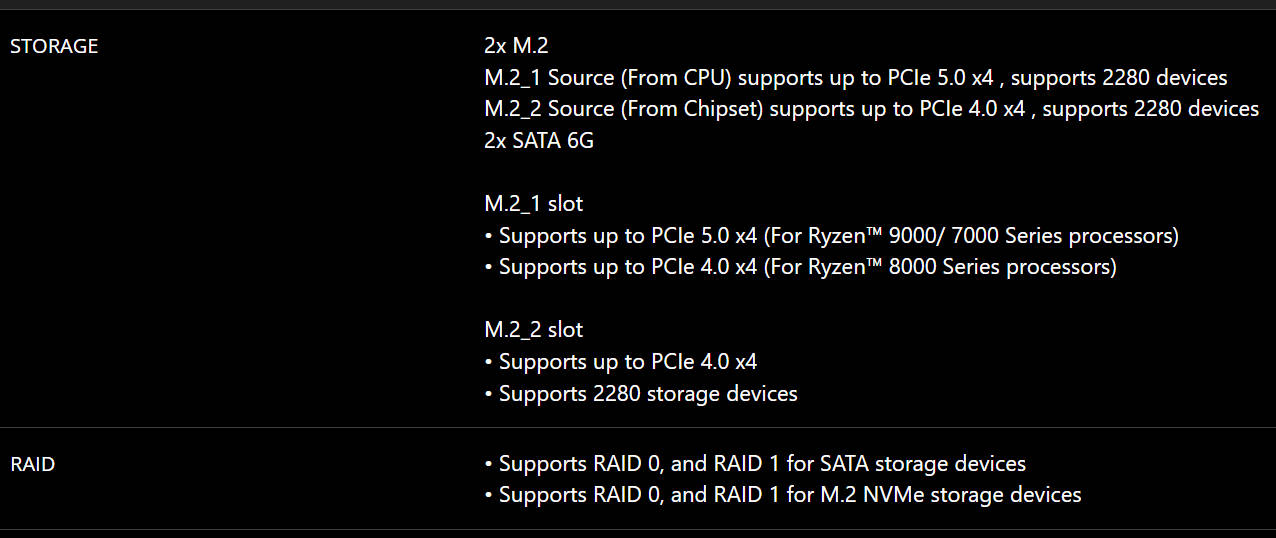

M.2 插槽数量对于ITX主板来说颇重要，而B850I EDGE TIWIFI提供标准的双M.2插槽。 现时由于官网已列出详细规格，所以在背面的第二根M.2插槽的通道，已确认为由芯片组B850而不是CPU提供。 只可惜微星目前仍未上架这款主板的 MANUAL，无法通过 BLOCK DIAGRAM 引证通道分配设计。
其他好料包括TRUE WiFi 7 320 MHz和5 Gbps RJ45 LAN当然都有，强大的内存支持，讯号满满的CPU GEN5X16，美妙的ALC4080 AUDIO CODEC，高度整合的JAF_2通通都有。 只要相信微星，用到2027+支持ZEN 6自然毫无问题。 更多相对实惠的B850选择，尤其是白色PCB设计，不妨考虑微星MPG EDGE TIWIFI！
