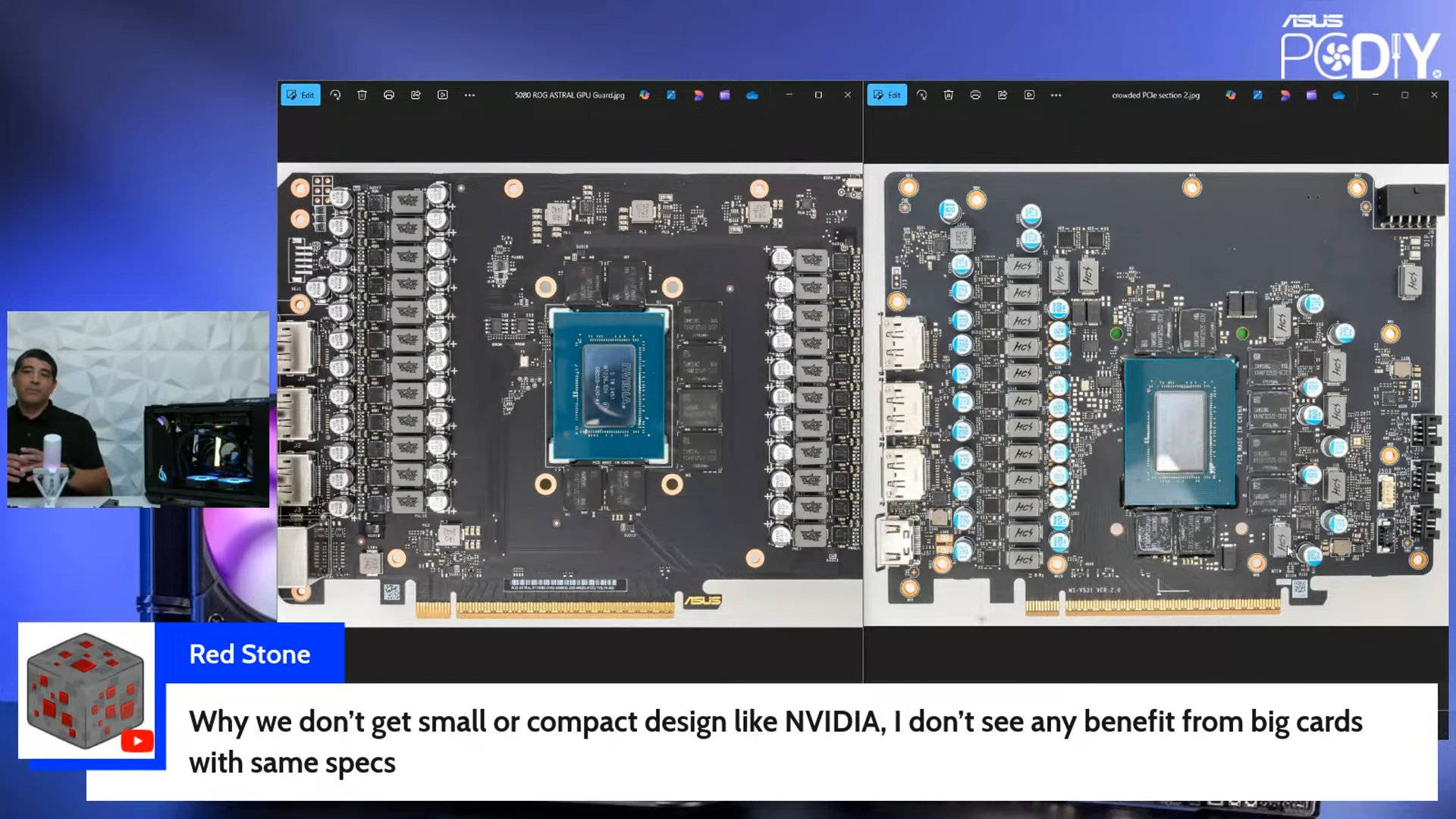

笔者之前观看YOUTUBE频道ASUS NORTH AMERICA的直播回放，原来他们有做一集回顾 COMPUTEX 2025（来源）。 JJ 的直播一如以往地好看和丰富，直播途中有观众提问为何显卡要做得那么大，有什么好处 （1：19：40）。 没想到 JJ 已准备好两张 PCB 图片，分别是自家 PCB 和友商的 PCB，然后细说各种考量以及华硕 PCB 布局优势。 笔者倒好奇厂商们是怎么看核心右下方/金手指倒钩之上的PCB断裂问题。
PCB 内层断线还是没救
华硕提到，当PCB越大，便能做到OPTIMIZED LAYOUT最佳布局。 JJ举例指出当PCB越大，元件布局就不用太挤，对于散热来说很有帮助。 他也提到，从华硕内部的维修资料来看，还是有不少故障跟PCB变形受压有关。 要修复这些问题，如果PCB越大，组件分布较分散，也有空间把组件设计在较好的位置上，维修时可能就无须动到PCB表面跟故障无关的组件。 所以在金手指倒钩之上，华硕有清空那个区域。
不过笔者观看那么多B站维修视频，师傅们都说PCB断裂厂商百分百拒保。 而修复此类损伤必须刮开PCB把各层分开，避免12V搭到GROUND造成严重短路烧毁，也须补上所有在内层的断线。 所以笔者认为针对这类型故障/损伤，要治本厂商还是应该避免在该区域布线，表层 （两面） 有没有元件倒没什么太大区别，吹一下换一下就好。

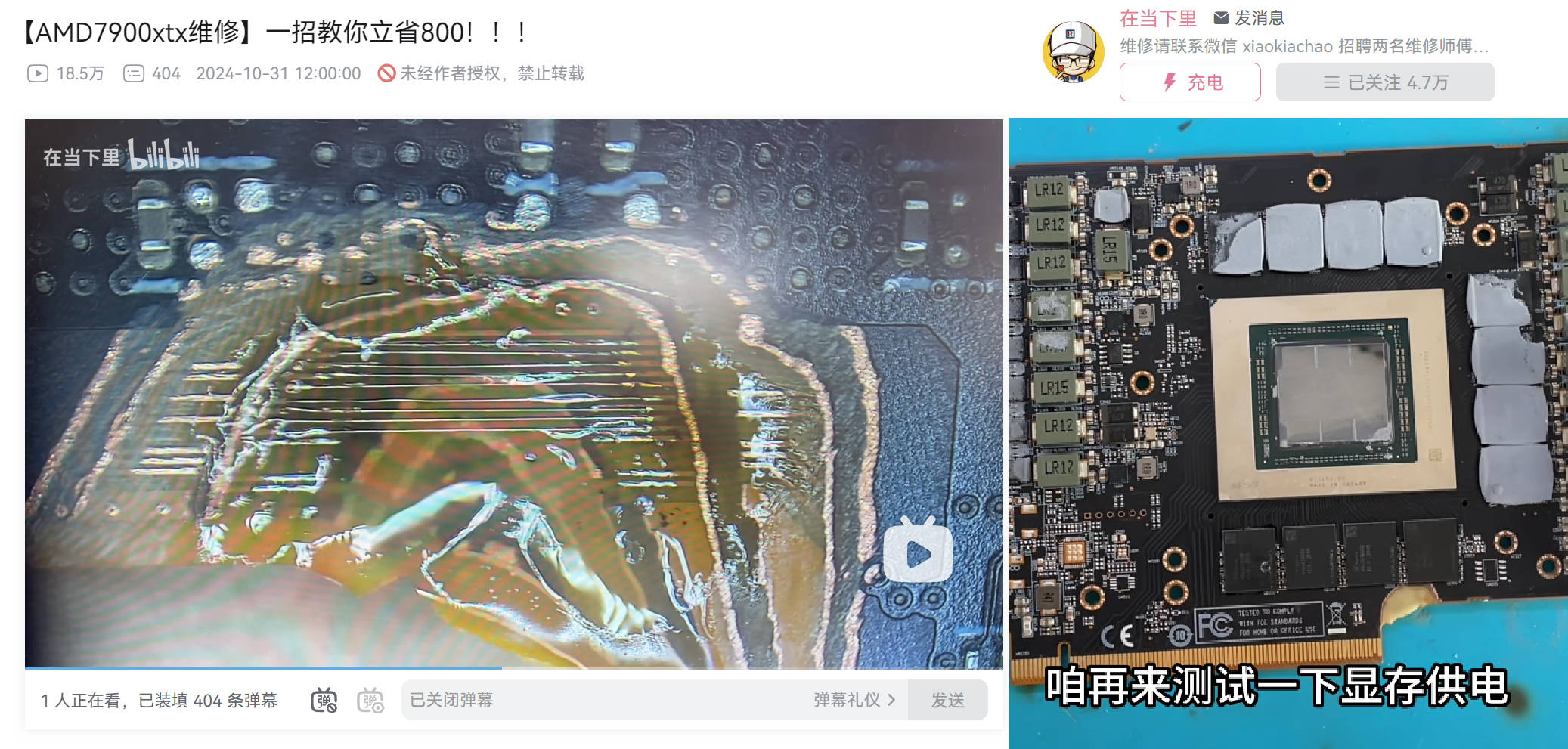

BILIBILI 频道 在当下里 修很多 PCB 断裂的显卡，例如这一支 （来源）。 厂商把核心和内存往上移，远离PCB金手指，应该还是一点好处。 因为很多时候师傅就算把内层断线全补好，还是要再重植内存和核心，因为它们都掉点了。
