AMD AM5 A620 / B650 / B650E 主机板的CPU PCI-E 通道分配设计一览

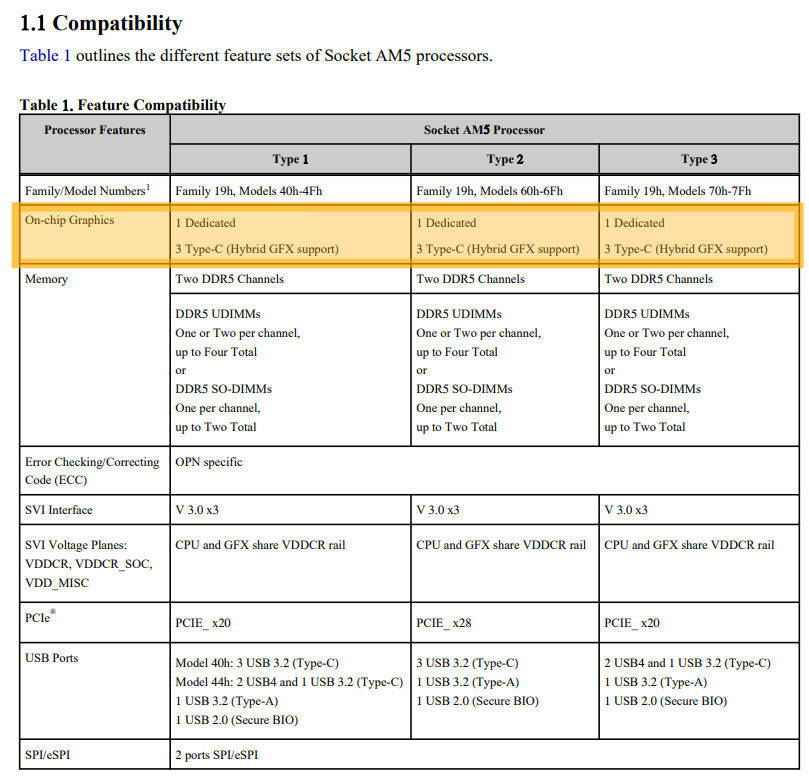

关于AMD AM5 Ryzen 7000 APU，网路上开始流传因为APU 内的PCI-E 通道有被削减/ 禁用，将导致无法有效利用主机板上的一些插槽。目前的AM5 CPU 设有16 + 4 + 4 共24 组PCI-E (5.0) 通道供板厂引出至各插槽，前题是板厂有把它们拉出来。如果AM5 APU 将只有16 + 4 = 20 甚至只剩16 组PCI-E 通道，这或许会影响目前的AM5 主机板，因为有些AM5 主机板已把16 + 4 + 4 悉数拉出来供使用者随意使用，有些则只有16 + 4，甚至只有16。笔者简单整理五大台系板厂的AM5 A620 / B650 / B650E 主机板关于CPU 的PCI-E 通道分配设计资讯，如有错误或遗漏之处则以板厂官方资讯为准。

AMD AM5 变化多端

假设X16 为标准配备，AM5 CPU 内剩下的两组X4 在不同的主机板上有不同的呈现。 M.2 插槽是常见的做法，PCI-E 插槽的做法也不是没有，不拉的大有板在；至于那是PCI-E 5.0、4.0 或3.0，还有那是X4、X2 甚至X1 ，其实板厂在官网上都有提供相关资讯。

技嘉：

技嘉	处理器 X4	处理器 X4
A620M C（修订版 1.0）	GEN4X4 M.2	GEN3X2 M.2
A620I AX（修订版 1.0）	GEN4X4 M.2	不适用
A620M 游戏 X（修订版 1.0）	GEN4X4 M.2	不适用
A620M DS3H （修订版 1.0）	GEN4X4 M.2	不适用
A620M 游戏 X 斧头（修订版 1.0）	GEN4X4 M.2	不适用
A620M H （修订版 1.0）	GEN4X4 M.2	不适用
A620M S2H（修订版 1.0）	GEN4X4 M.2	不适用
B650 奥鲁斯精英（修订版 1.2）	GEN5X4 M.2	GEN4X4 M.2
B650 奥鲁斯精英（修订版 1.0）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯精英斧头（修订版 1.2）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯精英斧头（修订版 1.0/1.1）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯专业斧头（修订版 1.2）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯专业斧头（修订版 1.0/1.1）	GEN5X4 M.2	GEN4X4 M.2
B650 奥鲁斯精英斧（修订版 1.2）	GEN5X4 M.2	GEN4X4 M.2
B650 奥鲁斯精英斧头（修订版 1.0/1.1）	GEN5X4 M.2	GEN4X4 M.2
B650M C V2 （修订版 1.0）	GEN4X4 M.2	GEN3X2 M.2
B650M D3HP （修订版 1.0）	GEN4X4 M.2	不适用
B650M 游戏无线上网（修订版 1.0）	GEN4X4 M.2	不适用
B650M D2H （修订版 1.0）	GEN4X4 M.2	不适用
B650M S2H （修订版 1.0）	GEN4X4 M.2	不适用
B650M H （修订版1.0）	GEN4X4 M.2	不适用
B650M K （修订版1.1）	GEN4X4 M.2	GEN4X4 M.2
B650M K （修订版1.0）	GEN4X4 M.2	GEN4X4 M.2
B650M DS3H （修订版1.3）	GEN4X4 M.2	GEN4X4 M.2
B650M DS3H （版本1.0/1.1/1.2）	GEN4X4 M.2	GEN4X4 M.2
B650M 游戏X 斧头（修订版1.3）	GEN4X4 M.2	GEN4X4 M.2
B650M 游戏X AX （修订版1.0/1.1/1.2）	GEN4X4 M.2	GEN4X4 M.2
B650M K （修订版1.0）	GEN4X4 M.2	GEN4X4 M.2
B650M K （修订版1.1）	GEN4X4 M.2	GEN4X4 M.2
B650 游戏X（修订版1.3）	GEN5X4 M.2	GEN4X4 M.2
B650 游戏X（修订版1.0/1.1）	GEN4X4 M.2	GEN4X4 M.2
B650 游戏X（修订版1.2）	GEN5X4 M.2	GEN4X4 M.2
B650M C （修订版1.0）	GEN4X4 M.2	GEN3X1 PCIE
B650E 奥鲁斯·塔奇翁（修订版1.0）	GEN5X4 M.2	GEN5X4 M.2
B650 游戏X 斧头（修订版1.3）	GEN5X4 M.2	GEN4X4 M.2
B650 游戏X 斧头（修订版1.0/1.1）	GEN4X4 M.2	GEN4X4 M.2
B650 游戏X 斧头（修订版1.2）	GEN5X4 M.2	GEN4X4 M.2
B650E 奥鲁斯大师（修订版1.0）	GEN5X4 M.2	GEN5X4 M.2
B650 奥鲁斯精英斧头（修订版 1.0/1.1）	GEN5X4 M.2	GEN4X4 M.2
B650 奥鲁斯精英斧（修订版1.2）	GEN5X4 M.2	GEN4X4 M.2
B650 奥鲁斯精英（修订版1.0）	GEN5X4 M.2	GEN4X4 M.2
B650 奥鲁斯精英（修订版1.2）	GEN5X4 M.2	GEN4X4 M.2
B650 奥鲁斯专业斧头（修订版1.x）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯精英（修订版1.0）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯专业斧头（修订版 1.0/1.1）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯专业斧头（修订版 1.2）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯精英斧头（修订版 1.0/1.1）	GEN5X4 M.2	GEN4X4 M.2
B650M 奥鲁斯精英斧头（修订版 1.2）	GEN5X4 M.2	GEN4X4 M.2
B650 航空G （修订版1.0）	GEN5X4 M.2	GEN4X4 M.2
B650M 游戏 X AX （修订版 1.0/1.1/1.2）	GEN4X4 M.2	GEN4X4 M.2
B650M 游戏 X 斧头（修订版 1.3）	GEN4X4 M.2	GEN4X4 M.2
B650M DS3H （版本 1.0/1.1/1.2）	GEN4X4 M.2	GEN4X4 M.2
B650M DS3H （修订版 1.3）	GEN4X4 M.2	GEN4X4 M.2
B650I 超奥鲁斯（版本1.0/1.1/1.2）	GEN5X4 M.2	GEN4X4 M.2
B650 游戏 X（修订版 1.0/1.1）	GEN4X4 M.2	GEN4X4 M.2
B650 游戏 X（修订版 1.2）	GEN5X4 M.2	GEN4X4 M.2
B650 游戏 X（修订版 1.3）	GEN5X4 M.2	GEN4X4 M.2
B650 游戏 X 斧头（修订版 1.0/1.1）	GEN4X4 M.2	GEN4X4 M.2
B650 游戏 X 斧头（修订版 1.2）	GEN5X4 M.2	GEN4X4 M.2
B650 游戏 X 斧头（修订版 1.3）	GEN5X4 M.2	GEN4X4 M.2

微星：

.MSI	处理器X4	处理器X4
专业版A620M-E	GEN4X4 M.2	不适用
专业版B650M-B	GEN4X4 M.2	不适用

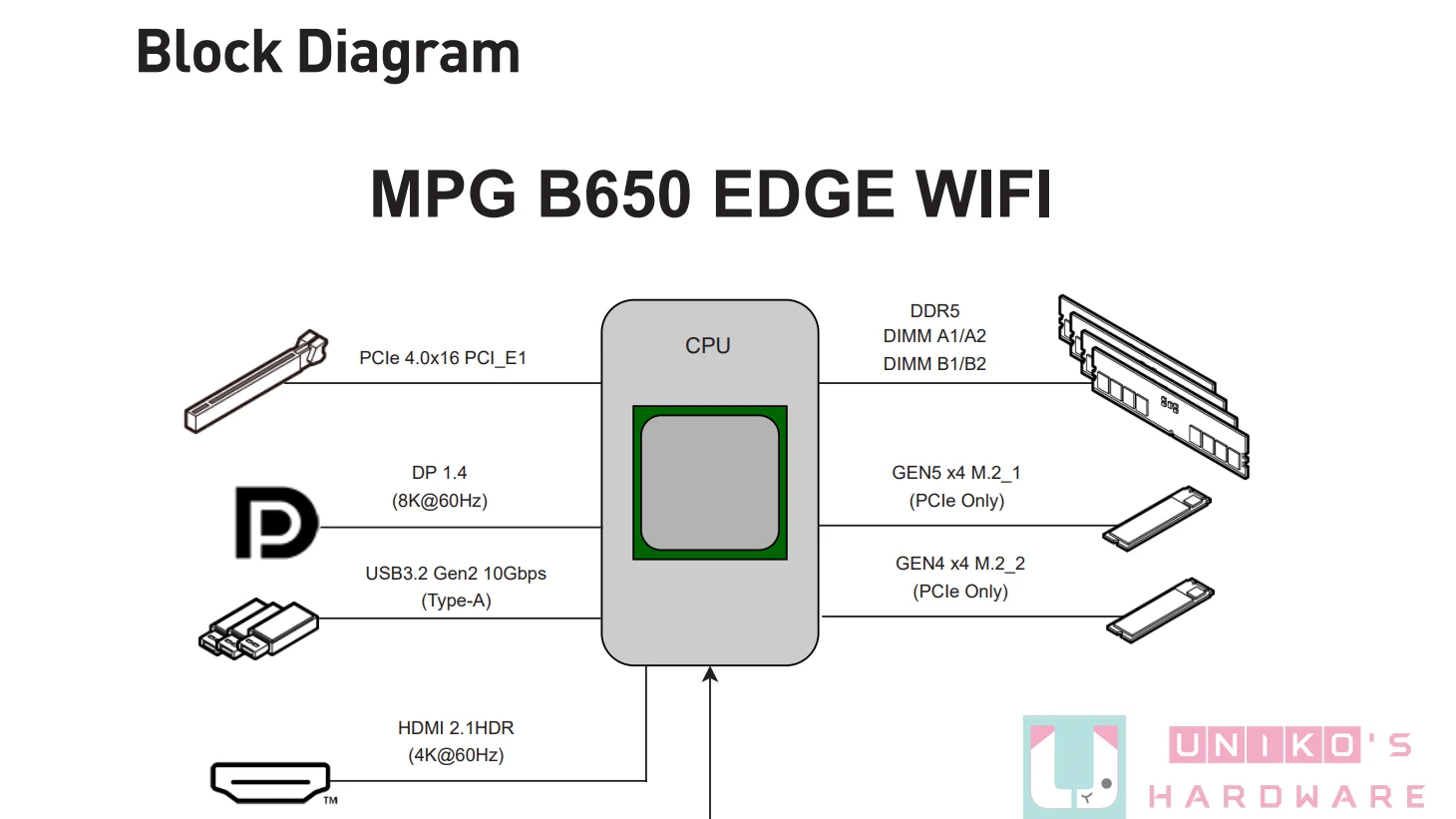

MPG B650 碳纤维无线网络	GEN5X4 M.2	GEN4X4 PCIE
MPG B650边缘无线网络	GEN5X4 M.2	GEN4X4 M.2
MPG B650I 边缘无线网络	GEN4X4 M.2	不适用
MAG B650 战斧无线上网	GEN4X4 M.2	GEN4X4 M.2
MAG B650M 迫击炮无线上网	GEN4X4 M.2	GEN4X4 M.2
马格B650M迫击炮	GEN4X4 M.2	GEN4X4 M.2
B650M零项目项目	GEN4X4 M.2	GEN4X4 M.2
B650 游戏加无线网络	GEN4X4 M.2	GEN4X4 M.2
专业版B650-P 无线上网	GEN4X4 M.2	GEN4X4 M.2
专业版B650-VC 无线网络	GEN4X4 M.2	GEN4X4 M.2
专业版B650-S 无线上网	GEN4X4 M.2	GEN4X4 M.2
专业版B650M-A 无线上网	GEN4X4 M.2	GEN4X4 M.2
专业版B650M-A	GEN4X4 M.2	GEN4X4 M.2
专业版B650M-P	GEN4X4 M.2	不适用

华硕：

华硕	处理器X4	处理器X4
专业版A620M-破折号-CSM	GEN4X4 M.2	不适用
优质A620 无线上网	GEN4X4 M.2	GEN3X4 M.2 // 2*GEN3X1 PCIE
主用 A620M-K-CSM	GEN4X4 M.2	不适用
总理 A620M-K	GEN4X4 M.2	不适用
专业版 A620M-C-CSM	GEN4X4 M.2	GEN4X4 M.2
总理 A620M-E-CSM	GEN4X4 M.2	不适用
总理 A620M-E	GEN4X4 M.2	不适用
主用 A620M-A-CSM	GEN4X4 M.2	GEN4X4 M.2
TUF游戏A620M-PLUS	GEN4X4 M.2	GEN4X4 M.2
TUF 游戏 A620M 以上无线网络	GEN4X4 M.2	GEN4X4 M.2
总理 A620M-A	GEN4X4 M.2	GEN4X4 M.2
图夫游戏 A620-专业无线网络	GEN4X4 M.2	GEN4X4 M.2
EX-B650M-V7	GEN5X4 M.2	GEN4X4 M.2
主用 B650M-K-CSM	GEN5X4 M.2	GEN4X4 M.2
总理 B650M-K	GEN5X4 M.2	GEN4X4 M.2
图夫游戏B650M-E无线上网	GEN5X4 M.2	GEN4X4 M.2
图夫游戏 B650M-E	GEN5X4 M.2	GEN4X4 M.2
专业版 B650M-CT-CSM	GEN5X4 M.2	GEN4X4 PCIE
主用B650M-A WIFI II-CSM	GEN5X4 M.2	不适用
总理B650M-A 无线上网II	GEN5X4 M.2	不适用
主用B650M-A AX II	GEN5X4 M.2	GEN4X1 PCIE
主用B650M-A II-CSM	GEN5X4 M.2	不适用
总理B650M-A 二世	GEN5X4 M.2	不适用
主用B650M-A-CSM	GEN5X4 M.2	不适用
主用B650M-A	GEN5X4 M.2	不适用
罗格思瑞克斯B650E-F游戏无线上网	GEN5X4 M.2	GEN4X4 M.2
罗格思瑞克斯B650E-E游戏无线上网	GEN5X4 M.2	GEN4X4 M.2
罗格思瑞克斯B650-A游戏无线上网	GEN5X4 M.2	GEN4X4 M.2
罗格思瑞克斯B650E-I游戏无线上网	GEN5X4 M.2	GEN4X4 M.2
总理B650-加CSM	GEN5X4 M.2	GEN4X4 M.2
总理B650M-A 无线上网-CSM	GEN5X4 M.2	不适用
ProArt B650-CREATOR	GEN5X4 M.2	GEN4X4 M.2
图夫游戏B650M 以上	GEN5X4 M.2	GEN4X4 M.2
图夫游戏B650M 以上无线网络	GEN5X4 M.2	GEN4X4 M.2
图夫游戏B650-PLUS	GEN5X4 M.2	GEN4X4 M.2
优质B650M-A无线上网	GEN5X4 M.2	不适用
主B650M-A 轴	GEN5X4 M.2	GEN4X1 PCIE
总理B650-PLUS	GEN5X4 M.2	GEN4X4 M.2
图夫游戏B650 加无线网络	GEN5X4 M.2	GEN4X4 M.2

华擎：

阿斯洛克	处理器X4	处理器X4
A620M 专业无线上网	GEN4X4 M.2	GEN4X4 M.2
A620M 专业版 RS	GEN4X4 M.2	GEN4X4 M.2
A620M-HDV/M.2+	GEN4X4 M.2	GEN4X4 M.2
A620M-HDV/M.2	GEN4X4 M.2	不适用
A620I 闪电无线网络	GEN4X4 M.2	不适用
B650E 太极	GEN5X4 M.2	TB4
B650E 太极精简版	GEN5X4 M.2	TB4
B650E 钢传奇无线网络	GEN5X4 M.2	GEN3X4 PCIE
B650E PG 激流无线网络	GEN5X4 M.2	GEN3X4 PCIE
B650E PG-ITX 无线上网	GEN5X4 M.2	GEN4X4 M.2
B650 现场混音器	GEN5X4 M.2	GEN4X4 PCIE
B650 专业版RS	GEN5X4 M.2	GEN3X4 PCIE
B650 PG 闪电	GEN5X4 M.2	GEN4X4 M.2
B650M PG 闪电	GEN5X4 M.2	GEN3X4 PCIE
B650M PG 闪电无线网络	GEN5X4 M.2	GEN3X4 PCIE
B650M PG 激流无线网络	GEN5X4 M.2	GEN4X4 PCIE
B650M PG 激流	GEN5X4 M.2	GEN4X4 PCIE
B650I 闪电无线网络	GEN5X4 M.2	不适用
B650M 专业无线上网	GEN5X4 M.2	GEN3X4 PCIE
B650M 专业版RS	GEN5X4 M.2	GEN3X4 PCIE
B650M-丁型/M.2	GEN5X4 M.2	GEN4X4 PCIE
B650M-H/M.2+	GEN5X4 M.2	GEN4X4 M.2

映泰：

生物之星	处理器 X4	处理器 X4
A620MT	GEN4X4 M.2	不适用
A620MP-E 专业版	GEN4X4 M.2	2 * GEN4X1 PCIE
B650MT-E 专业版	GEN4X4 M.2	2 * GEN4X1 PCIE
B650MS2	GEN4X4 M.2	不适用
B650吨	GEN4X4 M.2	不适用
B650MP-E 专业版	GEN4X4 M.2	2 * GEN4X1 PCIE
B650MXC专业版	GEN4X4 M.2	2 * GEN4X1 PCIE
B650M-银色	GEN4X4 M.2	GEN4X4 M.2
B650EGTQ	GEN5X4 M.2	GEN5X4 M.2

因为主板的线路早已被拉好，其实放什么CPU 进去也没什么影响。至于为什么有价值的东西也不好好回收使用而倒掉，笔者认为尽管所有主板皆合符法规能够启用CPU，还是爷爷说的对，插槽要不要钱、GEN5要不要钱、X4的MLCC要不要钱、PCB低损耗板材要不要钱、6层板要不要钱。网络上有人说这是AMD又再搞板厂，没跟板厂说APU将不会有24组PCI-E通道这么多，笔者认为这种说法很好笑也很无知，手法纯熟又熟悉。这年头，有能者割之。
